美標閘閥02
 |
 |
 |

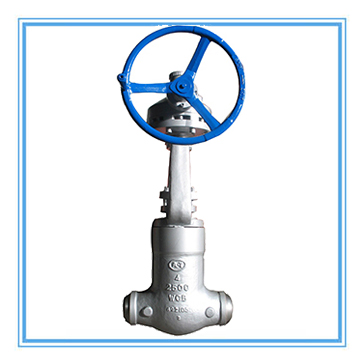

Z60Y焊接閘閥與管路連接采用焊接式結構。
型號：Z60Y/Z62Y
口徑：DN50-DN400
壓力：16MPA-32MPA
材質：WCB/WC6/WC5/WC9（Y）
一、Z60Y焊接閘閥概述
1、設計制造按JB/T3595等標準，可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
二、手動焊接閘閥優點
1、流體阻力小,密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制,不擾流、不降低壓力。
4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
三、手動焊接閘閥執入標準
制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
結構長度按E101的規定或按用戶提供尺寸
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
